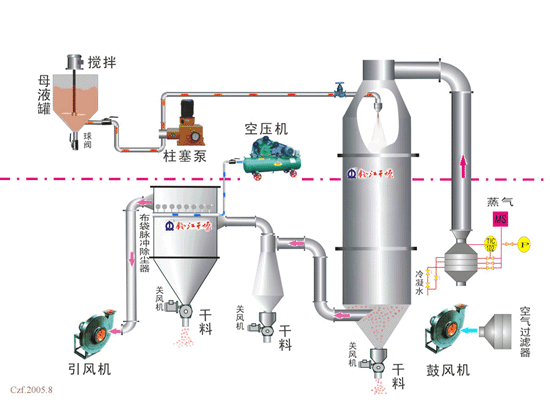

噴霧干燥塔的結構設計是一個復雜而精細的過程，因為它必須與不同類型的霧化器特性相匹配。在氣流式霧化器的應用中，霧滴受到壓縮空氣或蒸汽的推動，具有較長的直接噴射距離（約3~4m），但噴霧角度較?。s20°）。因此，干燥塔需要擁有足夠的高度，以確保霧滴能夠充分擴散和干燥。同時，由于氣流式噴嘴的噴射距離較大，粘壁現象往往發生在較低的位置，所以這種霧化器更適合向上并流的噴霧干燥器。

相比之下，壓力式噴嘴的噴射距離較短，而噴霧角度較大，因此粘壁現象更多發生在較高位置。而旋轉式霧化器與噴嘴式霧化器的霧滴運動方式有所不同，其霧滴的運動主要是徑向的。這意味著這類霧化器的主要粘壁區域是朝著霧化器方向的徑向塔壁。若塔徑小于噴霧錐的最大直徑，那么在對著霧滴運動最大軌跡平面的塔壁上，將出現嚴重的粘壁現象。因此，在設計過程中，塔徑通常都會留有一定的裕度。

噴嘴式霧化器噴射出的霧滴，其軸向速度很大，徑向速度分量較小，這導致了噴霧干燥塔的結構特點為細而長，其長徑比大約為H/D=6~10（H和D分別為塔高和塔徑）。如果塔徑小于噴霧錐的最大直徑，同樣會在對應的塔壁上出現嚴重的粘壁現象。

旋轉式霧化器的干燥塔則呈現出短而粗的特點，其長徑比大約為H/D=1.1~1.2。目前，我國噴嘴式噴霧干燥塔主要采用立式的圓柱體和圓錐體結構。盡管圓錐體設計在實際操作中易產生旋渦流，導致粘壁和粗粒子循環等問題，但綜合考慮到停留時間和占地面積等因素，圓柱體結構仍然更為適宜。

綜上所述，噴霧干燥塔的結構設計需緊密結合霧化器的特性，并綜合考慮各種實際操作因素，以確保其高效、穩定和可靠地運行。
